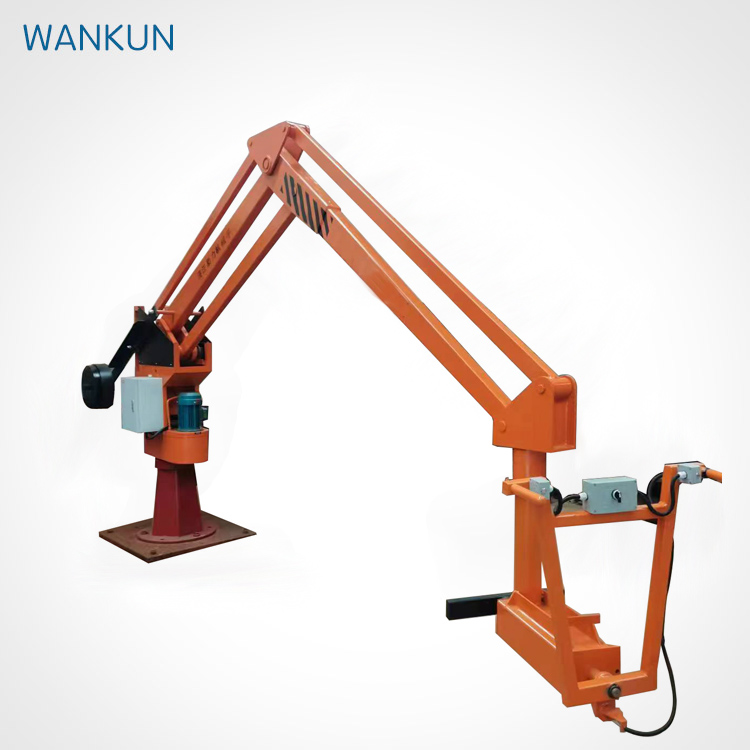

ZJZ0540 manipulateur de moulage pour Foundry
Rotation 360°
Capacité d'enroulement 500kg
Radius de travail 4m
| produit | Modèle de spécification | Capacité de levage évaluée | Hauteur minimale de levage de ladle | Hauteur maximale de levage de la lame | Radius de travail maximum | Angle de rotation | note |
| Manipulateur hydraulique | Général0540 | 500 kg | L'axe principal de la cabane est initialement parallèle au sol(Conditionné selon les exigences du client) | 1 100 mm | Le centre de la colonne est à 4000 mm de l'axe de rotation | Unité de rotation 345° L'appareil de levage tourne à 360° | Inclusion1setofPLCsystem |

1) Le mécanisme de levage du manipulateur est contrôlé à distance et peut tourner librement à 360°.
2) La machine de manipulation de moulage adopte le principe d'un mécanisme de liaison de quatre barres. Chaque bras mécanique peut fonctionner et s'arrêter à n'importe quel angle pour atteindre un état stationnaire équilibré. Cela réduit considérablement la difficulté pour les opérateurs pendant le processus de moulage, en particulier lorsqu'il s'agit de hausses et de fer fondu. Il vise à réduire la tension physique et à améliorer la vitesse et l'efficacité de moulage.
3) Aucun commutateur de limite n'est requis. La limite est atteinte par le choc propre du cylindre d'huile. La levée du bras est conduite par le mouvement vers le haut et vers le bas de la tige de piston, et un dispositif de tampon est mis en place, ce qui entraîne de petits impacts et un fonctionnement stable.
4) Les dispositifs de sécurité sont installés dans le système hydraulique.Ils ont une fonction de protection de la sécurité en cas de surcharge et d'autres situations, empêchant l'apparition de composants facilement endommagés et d'accidents.
5) Le système PLC peut contrôler le temps d'ouverture de la pompe et de la soupape, ainsi que l'ajustement de la sortie de flux.

1) Toutes les dimensions dans ce dessin sont mesurées en millimètres.
2) La force de compression du sol de fondation ne doit pas être inférieure à i tonnes par mètre carré.
3) La position spécifique du boîtier électrique et des pipelines qui y sont reliées doit faire référence au dessin de la disposition globale du pipeline électrique.
4) Le conducteur de fil (3-phase système 5 fils) a une surface transversale de 4 millimètres carrés, avec une tension de 380V + 220V, et 2,5 mètres exposés.
