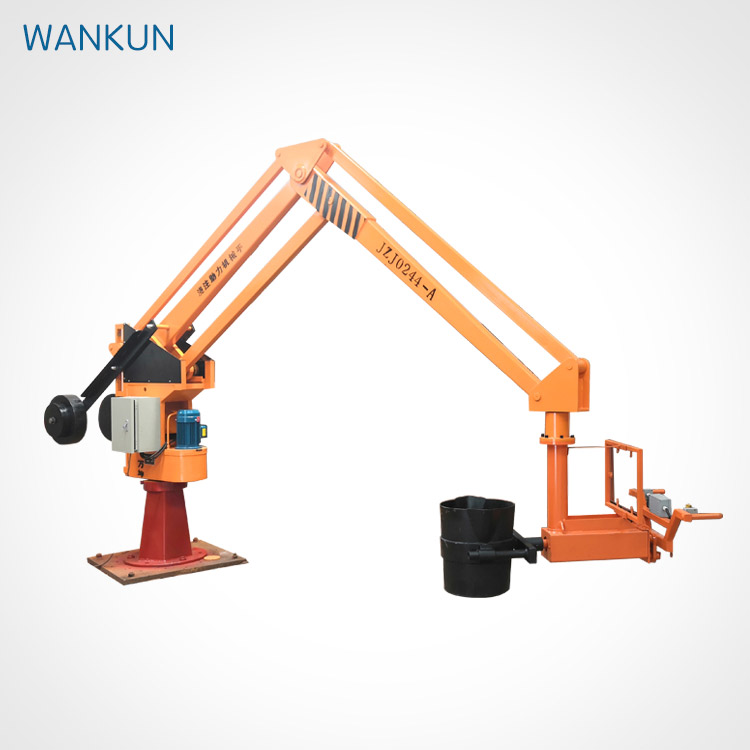

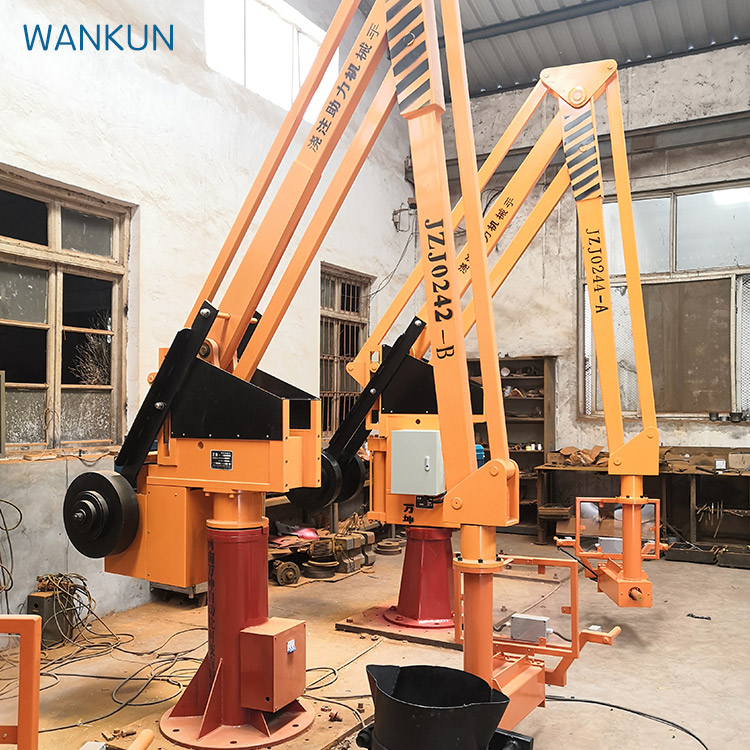

Le manipulateur de moulage hydraulique de la série ZJZ est un nouveau type d'équipement de moulage et de levage, avec les caractéristiques suivantes:

1, pas de commutateur de déplacement, en utilisant la limite de déplacement propre du cylindre et un dispositif tampon.Par le mouvement de la tige de piston vers le haut et vers le bas pour conduire le mouvement du boom de levage, le mouvement est relativement stable.

Le système hydraulique est équipé d'un dispositif de sécurité, qui a une fonction de protection de la sécurité en cas de surcharge, etc., et évite les dommages aux pièces et aux accidents de la grue de balance.

Le manipulateur de fonte de la série Zjz est équipé de fonctions de limitation de la vitesse et de baisse de soi, ce qui peut rendre le poids plus lisse et économiser de l'énergie. Le manipulateur est adapté pour le soulèvement d'efficacité élevée et le positionnement précis et l'installation d'objets lourds dans les limites de 300 kg, en particulier pour les fonds moyens et petits. Il a les avantages de petite taille, faible bruit, poids léger, structure neuve et compacte, fonctionnement sûr et fiable, entretien simple et pratique, etc. C'est un nouveau produit qui libère l'opérateur du travail manuel de chargement et de déchargement fréquents et améliore l'efficacité de la production.

Le manipulateur de moulage hydraulique qui soulève des objets lourds est réalisé grâce aux trois types de synthèse de mouvement suivants:

1, levage vertical un mouvement hydraulique

Tourner le fuselage manuellement

Déplacer horizontalement manuellement

M àParamètres techniques du manipulateur de fonte hydraulique ZJZ

Tableau 1 :

dessin à l'extérieur

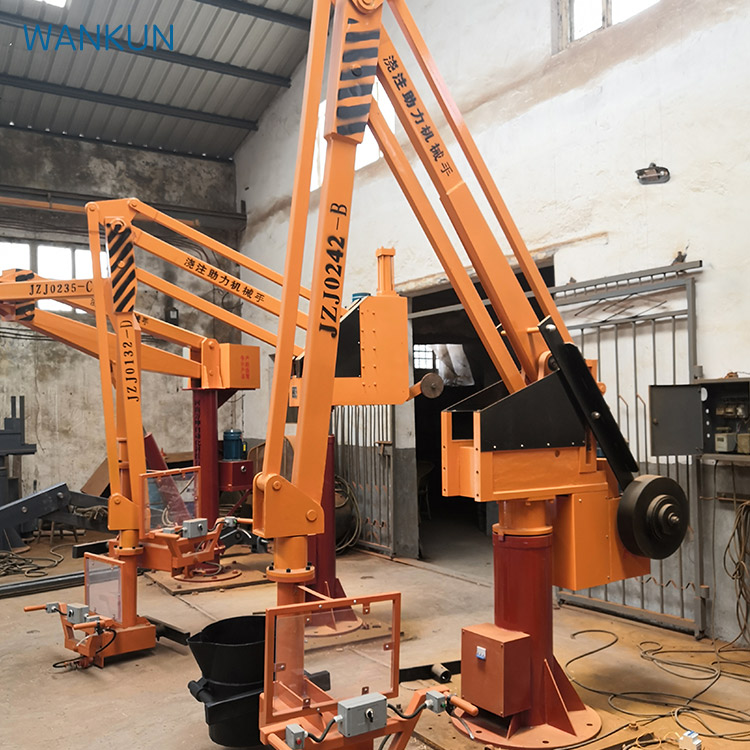

Structure et principe

Le manipulateur de moulage hydraulique de la série JZJ se compose de cinq parties: fuselage, mécanisme à quatre roues équilibrées, système hydraulique et contrôle électrique, dispositif de rotation de sac de moulage.

1 Fusée :

Cette partie est constituée de la base,

Siège d'axe rotatif, siège de bras, assemblage de guide vertical, etc. La base peut être fixée sur une base de ciment (fixe) (voir Table - pour les dimensions de base) ou fixée sur un chariot mobile (mobile). Le corps peut tourner dans la plage de 345 degrés autour du siège d'axe rotatif. L'assemblage de guide vertical est fixé à l'arrière du corps, et la roue de guide du mécanisme à quatre liaisons équilibré se déplace vers le haut et vers le bas du rouleau de guide.

2, équilibre quatre mécanisme de raccordement de la tige:

Cette partie se compose d'un grand bras, d'un grand bras complexe, d'un bras de levage, d'un bras de levage complexe, d'un bâton de connexion, d'une plaque de soutien et d'un bloc d'équilibre et d'autres parties. Les deux côtés du point d'attache entre la plaque d'appui et le bâton de connexion sont déplacés horizontalement par une paire de rouleaux de balle à rang unique sur le rail de guidage du corps. L'extrémité arrière du grand bras est reliée à la tête du bâton de piston du cylindre hydraulique à travers le noyau et le mouvement vertical est effectué le long du bâton de guidage. Le bloc d'équilibre ajusté est installé sur

Système hydraulique :

Le système se compose de la pompe à vitesses, de la soupape de direction électromagnétique, du tuyau d'entrée et de retour de l'huile, de la soupape de sécurité, du cylindre hydraulique, etc. Lorsque l'opérateur presse, le bouton de montée (ou de chute), l'huile hydraulique passe par la soupape électromagnétique dans le cylindre, la chambre inférieure, pousse le bâton de piston vers le bas (ou vers le haut), à travers le principe de levier des quatre liens, afin de conduire le mouvement de levage des objets lourds.

Lorsque le poids de levage dépasse 1,1 fois le poids indiqué, la vanne de sécurité est ouverte et déchargée, de sorte que le poids ne puisse pas être soulevé, afin de protéger la sécurité de l'ensemble de la grue d'équilibre hydraulique. (voir la figure 4 pour le principe)

Partie de contrôle électrique :

Cette partie se compose du moteur, de l'interrupteur de circuit de boîte en plastique, du fusible, du bouton de commande, du contacteur AC, du petit relais, du transformateur de contrôle, etc. (voir Tableau 2).La machine utilise une alimentation en trois phases 380V, 50HZ (trois phases quatre lignes), la ligne neutre doit être fermement connectée.

Utilisez l'alimentation 24V. La ligne d'alimentation peut être conduite depuis le bas du châssis ou depuis le côté gauche de la boîte électrique.Lorsque le commutateur d'air est allumé, le bouton de réinitialisation automatique du diffuseur est toujours allumé et le système commence à fonctionner après que le contrôle à distance est allumé.

Le sling

5ème partie :

La partie d'information se compose d'un dispositif de contrôle de la communication et d'un dispositif de rotation horizontale Mo. Rao Bao une composition de cadre. À travers la coloration à travers-contrôle, le boîtier peut être contrôlé pour se déplacer vers le haut et le bas vers le bâtiment artificiel, et le frein à main peut être pressé pour tourner. Le dispositif de rotation horizontale permet à l'opérateur d'appliquer facilement. Le cadre de montage du boîtier doit être connecté au boîtier.

Emballage, transport, installation et mise en service

1. emballage, transport et assemblage

Lors de l'expédition, l'ensemble de la machine est fixé sur le cadre de fond de transport spécial, et le lien équilibré de quatre barres est fixé sur le châssis avec une plaque fixe, de sorte qu'il ne puisse pas glisser en avant et en arrière.

Les pièces de l'équipement et le réservoir de carburant étaient mouillés avec la pluie. L'ensemble de la machine peut également être divisé en trois parties: fuselage, mécanisme de liaison à quatre bars équilibré et composants contrepoids pour l'emballage et le transport. Les pièces d'assemblage de la machine selon le graphique, les plaques de guides de garde et de guidage verticaux, après la grue dans les bras ci-dessus, pour équilibrer le lien de quatre bars, le bras d'action, parallèle au support de la plaque de soutien du bras sur l'un des côtés de la croix sur le bras au niveau de l'axe supérieur, la roue de guidage sur les quatre roues de connexion et la connexion de roues

2 - Installation et mise en service

Veuillez lire attentivement les instructions avant d'installer la machine. Pendant l'installation, calibrez le niveau du plan de fondation en béton, puis fixez l'ensemble de la machine sur la base. Tirez le diffuseur au rayon de fonctionnement maximal à la même hauteur et faites un mouvement circulaire de 340 degrés. Trouvez le point horizontal du diffuseur au troisième point égal, et l'erreur horizontale des trois points ne doit pas dépasser 15 mm. Connectez-vous à l'alimentation en trois phases 380V, 50HZ (trois phases à quatre fils), la ligne neutre doit être connectée en toute sécurité. Après le contrôle est correct, fermez le commutateur de puissance de la boîte électrique, appuyez sur le bouton pour vérifier si

Attention aux questions de sécurité

Avant d'introduire la puissance dans la machine, trois commutateurs de protection contre les fuites doivent être installés.

2, la coquille de la machine doit être terrassée (ligne PE), et la mise à la terre est bonne.

Avant d'ouvrir le couvercle de la boîte électrique pour l'entretien, l'alimentation électrique externe doit d'abord être coupée.

Lors de l'exploitation à l'air libre, des mesures de protection contre la pluie et la poussière doivent être prises.Il est strictement interdit de faire tomber la pluie sur les appareils électriques humides ou la pluie pour entrer dans le réservoir.

5, l'émetteur à distance doit être de deux mois (selon l'utilisation) pour remplacer la batterie.

lubrifiant

Les roulements de chaque partie de la machine sont lubrifiés par de la graisse de calcium, nettoyés et remplacés une fois tous les six mois.

La surface de contact entre le rail de guidage vertical avant et arrière et le rouleau est lubrifiée avec de la graisse de calcium une fois par mois.

3, le réservoir à huile avec 32# ~ 48# huile hydraulique anti-usure, la surface de l'huile ne doit pas être au fond de la ligne de surface de l'huile de la fenêtre de l'huile 10mm en dessous, le modèle d'huile hydraulique selon l'utilisation de l'environnement, nettoyage tous les six mois, remplacer une fois.

2 Diagramme schématique électrique

Tableau 2 :

Figure 5

Schéma du système hydraulique
